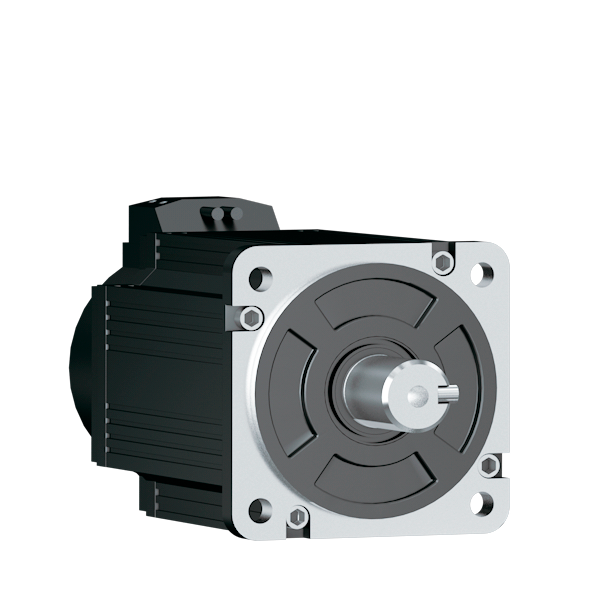

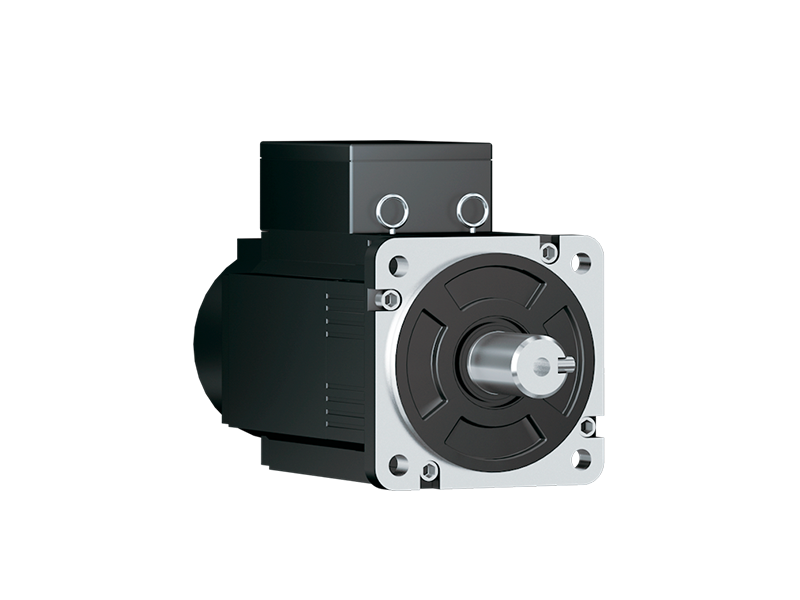

  • 伺服电机

  • 伺服电机

    功率范围：200W-5.5KW,能够满足大部分应用场合的需求，广泛应用于机械制造、数控机床、印刷包装机械、工业机器人等自动化设备；

    过载能力强：瞬间过载可达 3 倍过载，有效克服惯性负载在启动瞬间的惯性力矩；
    安装法兰：60/80/110/130/180；
    电压：三相 380V/三相 220V/单相 220V。

    • 0.00
      0.00
商品描述
功率范围：200W-5.5KW,能够满足大部分应用场合的需求，广泛应用于机械制造、数控机床、印刷包装机械、工业机器人等自动化设备；

过载能力强：瞬间过载可达 3 倍过载，有效克服惯性负载在启动瞬间的惯性力矩；
安装法兰：60/80/110/130/180；
电压：三相 380V/三相 220V/单相 220V。

SFM 系列伺服电机： SFM系列电机产品支持 17 位和 23 位编码器，增量式 2500 线编码器，并通过特殊的磁路设计，高转速可达 6000rpm，3—4 倍过载能力，体积小，重量轻，转矩脉动小，温升低....

应用场合： 机械制造、数控机床，印刷包装机械 、工业机器人等自动化设备

伺服电机伺服电机_伺服系统伺服电机_默贝克

产品特点

1.标配2500线,支持17位和23位绝对值编码器,分辨率高；

2.结构紧凑，短机身设计；

3.电磁设计方案合理，转矩脉动小，温升低；

4.转动惯量小；

5.高可靠性，高稳定性；

6.防护等级IP65；

7.过载能力强，最高可达3-4倍 。


产品参数

SFM

--

06

--

0R4

--

30

--

U2

--

S2

--

A

--

3

--

2

--

Z

①


②


③


④


⑤


⑥


⑦


⑧


⑨


⑩

第1位 电机系列

第2位 电机法兰尺寸

第3位 电机额定输出功率

SFM：三相交流伺服电机

06:60mm

0R2:200W


08:80mm

0R4:400W


08B:80mm

0R6:600W

第4位 电机额定转速

09:86mm

0R73:730W

10:1000rpm

11:110mm

0R75:750W

15:1500rpm

13:130mm

1R0:1000W

20:2000rpm

18:180mm

1R1:1100W

25:2500rpm


1R2:1200W

30:3000rpm


1R3:1300W


第7位 惯量类型

1R5:1500W


A:低惯量

1R8:1800W


B:中惯量

2R0:2000W

第5位 电压等级

C:高惯量

2R3:2300W

U2:220V


2R5:2500W

U3:380V


2R6:2600W



3R0:3000W



4R5:4500W



5R5:5500W

第6位 编码器类型

第8位 轴端


E：增量型总线编码器

1：光轴


S1:17位单圈绝对值式编码器

2：实心、带键

第9位 选配

S2:23位单圈绝对值式编码器

3：实心、带键、带螺纹孔

0:无选配

S3:17位多圈绝对值式编码器

4：实心、带螺纹孔

1：带保持制动器（DC24V）

S4:23位多圈绝对值式编码器


2：带油封



3：带保持制动器及油封


第10位 特殊规格



X：自然冷却



Y：加风扇



Z：航空插头连接方式


电机技术参数

60系列电机技术参数

电机型号

60SFM-E00630-2B2

60SFM-E01330-2B2

60SFM-E01930-2B2

额定功率（kW）

0.2

0.4

0.6

额定线电流（A）

1.8

2.6

3.1

M）额定扭矩（N..m）

0.64

1.27

1.91

最大扭矩（N.m）

1.91

3.91

5.7

额定转速（RP）

3000

3000

3000

转动惯量(kg.m2)

0.264*10^(-4)

0.407*10^(-4)

0.526*10^(-4)

力矩系数（N.m/A）

0.49

0.48

0.61

反电势（V/1000r/min）

26

31

38

线电阻（Ω）

7.1

3.8

3.7

线电感 (mH)

36.5

19.2

26.4

电气时间常数（ms）

4.7

5.05

7.1

电机质量（Kg）

1.2

1.6

2.0

驱动器输入电压

AC220V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

60系列电机技术参数

60(AC220V)机座外形尺寸图

80系列电机技术参数

电机型号

SFM08-0R430-U2□A3□Z

SFM08-0R7530-U2□A3□Z

SFM08-0R7320-U2□A3□Z

SFM08-1R130-U2□A3□Z

SFM08-1R025-U2□A3□Z

SFM08-1R230-U2□A3□Z

额定功率（kW）

0.4

0.75

0.73

1.1

1.0

1.2

额定线电流（A）

2

3

3

4

4.4

4.5

M）额定扭矩（N..m）

1.27

2.39

3.5

3.5

4

4

最大扭矩（N.m）

3.8

7.1

10.5

10.5

12

12

额定转速（RPM）

3000

3000

2000

3000

2500

3000

转动惯量(kg.m2)

1.05*10^(-4)

1.82*10^(-4)

2.63*10^(-4)

2.63*10^(-4)

2.97*10^(-4)

2.97*10^(-4)

力矩系数（N.m/A）

0.64

0.8

1.17

0.78

0.9

0.88

反电势（V/1000r/min）

40

50

71

65

54

48.5

线电阻（Ω）

4.6

3.0

1.17

0.78

0.9

0.88

线电感(mH)

8.1

5.9

9.1

7.82

4.8

4.49

电气时间常数（ms）

1.76

1.96

2.45

2.52

1.92

1.95

电机质量（Kg）

1.9

2.9

3.9

3.9

4.1

4.1

驱动器输入电压

AC220V

编码器线数（P/R）

增量式 2500 绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65≤90%

80系列电机技术参数

80(AC220V)机座外形尺寸图

80B系列电机技术参数


电机型号

SFM08B-0R430-U2□A3□Z

SFM08B-0R7530-U2□A3□Z

SFM08B-1R030-U2□A3□Z


额定功率（kW）

0.4

0.75

1.0


额定电流（A）

2.4

3.5

4


额定转速（RPM）

3000

3000

3000


额定转矩（N..m）

1.3

2.4

3.2


转动惯量(kg.m2)

0.84*10^(-4)

1.08*10^(-4)

1.59*10^(-4)


力矩系数（N.m/A）

0.46

0.68

0.8


反电势（V/1000r/min）

36

35

43


线电阻（Ω）

3.2

2.04

2.2


线电感(mH)

31

16.7

19.3


电气时间常数（ms）

9.68

8.2

8.77


电机质量（Kg）

1.7

2.8

3.8


驱动器输入电压

AC220V

编码器线数（P/R）

增量式 2500 绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

80B系列电机技术参数

80B(AC220V)机座外形尺寸图

90系列电机技术参数


电机型号

SFM09-0R7530-U2□A3□Z

SFM09-0R7320-U2□A3□Z

SFM09-1R025-U2□A3□Z


额定功率（kW）

0.75

0.73

1.0


额定电流（A）

3

3

4


额定转速（RPM）

3000

2000

2500


额定转矩（N..m）

2.4

3.5

4


最大转矩（N.m）

7.1

10.5

12


转动惯量(kg.m2)

2.45*10^(-4)

3.4*10^(-4)

3.7*10^(-4)


力矩系数（N.m/A）

0.8

1.2

1.0


反电势（V/1000r/min）

51

67

60


线电阻（Ω）

3.2

3.9

2.5


线电感(mH)

6.76

8.6

5.3


电气时间常数（ms）

2.1

2.2

2.12


电机质量（Kg）

3.1

3.9

4.2


驱动器输入电压

AC220V

编码器线数（P/R）

增量式 2500 绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

90系列电机技术参数

90(AC220V)机座外形尺寸图

110系列电机技术参数

电机型号

SFM11-0R630-U2□A3□Z

SFM11-0R820-U2□A3□Z

SFM11-1R230-U2□A3□Z

SFM11-1R530-U2□A3□Z

SFM11-1R220-U2□A3□Z

SFM11-1R830-U2□A3□Z

额定功率（kW）

0.6

0.8

1.2

1.5

1.2

1.8

额定线电流（A）

2.5

3.5

5.0

6.0

4.5

6.0

M）额定扭矩（N..m）

2

4

4

5

6

6

最大扭矩（N.m）

6

12

12

15

12

18

额定转速（RPM）

3000

2000

3000

3000

2000

3000

转动惯量(kg.m2)

0.31*10^(-3)

0.54*10^(-3)

0.54*10^(-3)

0.63*10^(-3)

0.76*10^(-3)

0.76*10^(-3)

力矩系数（N.m/A）

0.8

1.14

0.8

0.83

1.33

1.0

反电势（V/1000r/min）

57

79

54

63

83

61

线电阻（Ω）

3.6

2.5

1.05

1.03

1.46

0.78

线电感(mH)

8.32

7.4

3.4

3.43

4.9

2.68

电气时间常数（ms）

2.3

2.96

3.24

3.33

3.35

3.45

电机质量（Kg）

4.2

6

6

6.8

7.9

7.9

驱动器输入电压

AC220V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

110系列电机技术参数

110(AC220V)机座外形尺寸图

130系列电机（AC220V）技术参数

电机型号

SFM13-1R025-U2□A3□Z

SFM13-1R325-U2□A3□Z

SFM13-1R525-U2□A3□Z

SFM13-2R025-U2□A3□Z

SFM13-1R010-U2□A3□Z

SFM13-1R515-U2□A3□Z

SFM13-2R625-U2□A3□Z

SFM13-2R315-U2□A3□Z

额定功率（kW）

1.0

1.3

1.5

2.0

1.0

1.5

2.6

2.3

额定线电流（A）

4.0

5.0

6.0

7.5

4.5

6.0

10

9.5

M）额定扭矩（N..m）

4

5

6

7.7

10

10

10

15

最大扭矩（N.m）

12

15

18

22

20

25

25

30

额定转速（RPM）

2500

2500

2500

2500

1000

1500

2500

1500

转动惯量(kg.m2)

0.85*10^(-3)

1.06*10^(-3)

1.26*10^(-3)

1.53*10^(-3)

1.94*10^(-3)

1.94*10^(-3)

1.94*10^(-3)

2.77*10^(-3)

力矩系数（N.m/A）

1.0

1.0

1.0

1.03

2.2

1.67

1.0

1.58

反电势（V/1000r/min）

73

67

65

66

134

103

69

114

线电阻（Ω）

2.9

1.83

1.28

1.01

2.84

1.5

0.75

1.1

线电感(mH)

6.81

6.42

3.95

2.94

10.2

5.37

3.03

4.45

电气时间常数（ms）

2.34

3.54

3.08

2.91

3.6

3.58

4.04

4.04

电机质量（Kg）

6.2

6.6

7.4

8.3

10.2

10.2

9.1

12.6

驱动器输入电压

AC220V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

130系列电机技术参数

130(AC220V)机座外形尺寸图

130系列电机（AC380V）技术参数

电机型号

SFM13-1R010-U3□A3□Z

SFM13-1R515-U3□A3□Z

SFM13-2R625-U3□A3□Z

SFM13-2R315-U3□A3□Z

额定功率（kW）

1.0

1.5

2.6

2.3

额定电流（A）

2.5

3.5

6.0

5

额定转矩（N..m）

10

10

10

15

最大扭矩（N.m）

20

25

25

30

额定转速（RPM）

1000

1500

2000

1500

转动惯量(kg.m2)

1.94*10^(-3)

1.94*10^(-3)

1.94*10^(-3)

2.77*10^(-3)

力矩系数（N.m/A）

4

2.85

1.66

3

反电势（V/1000r/min）

244

177

113

188

线电阻（Ω）

4.4

3.8

1.5

2.3

线电感(mH)

18.7

13.2

6.2

12.3

电气时间常数（ms）

4.25

3.4

4.1

5.3

电机质量（Kg）

10.1

12.1

9.1

12.5

驱动器输入电压

AC220V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

130(AC380V)系列电机技术参数

130(AC380V)机座外形尺寸图

180系列电机（AC220V）技术参数

电机型号

SFM18-2R515-U2□A3□Z

额定功率（kW）

2.5

额定电流（A）

10

额定转矩（N..m）

17

最大扭矩（N.m）

20

额定转速（RPM）

1500

转动惯量(kg.m2)

6.5*10^(-3)

力矩系数（N.m/A）

1.7

反电势（V/1000r/min）

108

线电阻（Ω）

0.6

线电感(mH)

4.0

电气时间常数（ms）

6.6

电机质量（Kg）

19.5

驱动器输入电压

AC220V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

180系列电机技术参数

180(AC220V)机座外形尺寸图

180 系列电机（AC380V）技术参数

电机型号

SFM18-2R515-U3□A3□Z

SFM18-3R015-U3□A3□Z

SFM18-4R520-U3□A3□Z

SFM18-5R515-U3□A3□Z

SFM18-7R515-U3□A3□Z

额定功率（kW）

2.5

3.0

4.5

5.5

7.5

额定电流（A）

6.5

7.5

9.5

12

20

额定转矩（N..m）

17

19

21.5

35

48

最大扭矩（N.m）

42

47

53

70

96

额定转速（RPM）

1500

1500

2000

1500

1500

转动惯量(kg.m2)

6.5*10^(-3)

7.0*10^(-3)

7.96*10^(-3)

12.25*10^(-3)

16.72*10^(-3)

力矩系数（N.m/A）

2.6

2.5

2.26

2.9

2.4

反电势（V/1000r/min）

194

165

140

179

159

线电阻（Ω）

1.87

1.17

0.88

0.69

0.36

线电感(mH)

10.5

7.3

4

4.3

2.3

电气时间常数（ms）

5.3

6.5

5.6

6.2

6.3

电机质量（Kg）

19.5

20.5

21.6

30.5

40

驱动器输入电压

AC380V

编码器线数（P/R）

2500/绝对式 17bit/23bit

极对数

4

绝缘等级

F

使用环境

环境温度：-20℃~+40℃ 环境湿度：相对湿度≤90%

防护等级

IP65

180(AC380V)系列电机技术参数

180(AC380V)机座外形尺寸图
